تعريف-استعمالات
وحدة تدبير الطاقة هي الوحدة المكلفة بتوزيع الطاقة الكهربائية إلى مختلف أجزاء اللوحة الإلكترونية، شاحن البطارية الكهربائية هو مثال لوحدة تدبير الطاقة
المكونات الكهربائية التي تتكون منها اللوحة الإلكترونية تعمل تحت توترات مختلفة بسبب أنها تتكون من مواد مختلفة و بخاصيات متغيرة. لذلك في بداية أي تصميم إلكتروني من الضروري أن نجد وحدة تدبير الطاقة التي تستقبل توترا متناوبا و تعطي توترا مستمرا
3.5 أو 5 أو 12 …إلخ
تقوم هذه الوحدة كذلك بأتمتة بعض العمليات المترددة أو عندما يدخل الجهاز في مرحلة راحة من أجل اقتصاد استهلاك الطاقة الكهربائية
مع ظهور تقنيات إنتاج التوتر الكهربائي الديناميكي، أصبح بالإمكان تحديث توزيع الطاقة في الوقت الحقيقي و استعمال توتر وحدة المعالجة أو توتر المؤقت من أجل زيادة الفعالية الطاقية في الحواسيب
أهم المكونات و الأجزاء
يستعمل التصميم في الشكل التالي من أجل تحويل تيار متناوب إلى تيار مستمر
4 ،3 ،2 ،1 يتكون التصميم من أربعة ثنائيات قطب
1 عندما يكون التيار القادم موجبا فإنه يمر عبر
–
2 و عندما يكون التيار القادم سالبا فإنه يمر عبر
–
تمنع 3 و 4 الإشارة من المرور إلى الخط الأرضي
–
عند استعمال ثنائيات قطب بعتبة توصيل أكبر من 0 نحصل على تيار كما في الشكل التالي
منظم الجهد

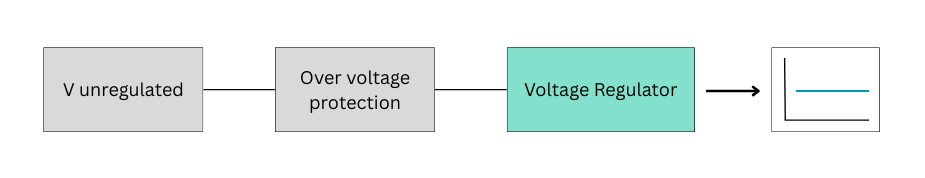

حتى يصبح التيار الناتج أكثر دقة، نستعمل منظما للجهد عند نهاية الدارة

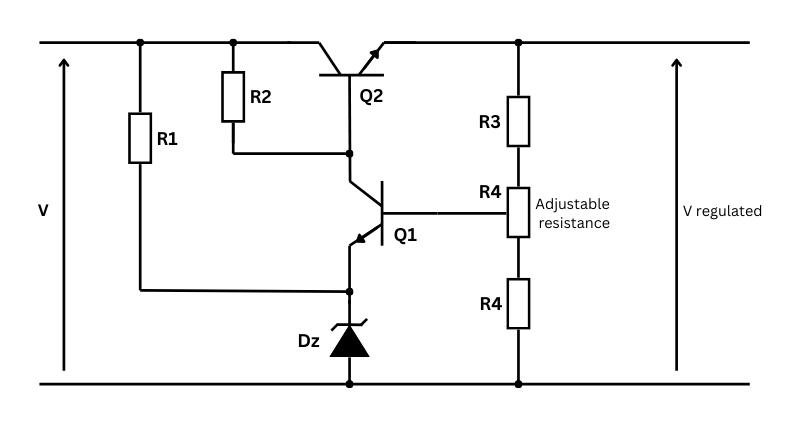

2 ، 1 المثال التالي يستعمل صمامين ثنائيين
توجه 2
التيار الذي يخرج من باعث 2 و الذي بدوره يوجه 1 بعد المرور عبر 3 و مقاومة 4 قابلة للتعديل
يقوم 1 بتصريف التيار الزائد القادم من 2 ليبقى توتر القاعدة في 2 مستقرا. عند قراءة التوتر عند باعث 2 نحصل على توتر مستقر
المفردات التقنية و مرادفاتها بالإنجليزية
Power Management
تدبير الطاقة
Electronic Diagram
تصميم إلكتروني
Alternative Voltage
توتر متناوب
Direct Voltage
توتر مستمر
Sleep Mode
مرحلة الراحة
Dynamic Voltage Scaling
إنتاج التوتر الكهربائي الديناميكي
Power Efficiency
الفعالية الطاقية
Diode
ثنائي القطب
Voltage Regulator
منظم الجهد
