المكونات غير الفعالة هي المكونات التي لا تنتج طاقة كهربائية، مهمتها فقط استقبال تلك الطاقة الكهربائية و من ثم إعادتها في وقت لاحق، أو تبديدها، أو نقلها إلى نقطة أخرى من الدارة الكهربائية. من الأمثلة المعروفة للمكونات غير الفعالة نجد المقاومة و المكثف و المستقبلات الكهربائية

مميزاتها

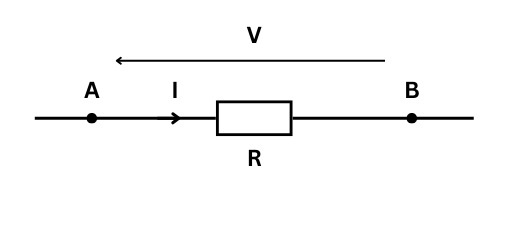

المقاومة الكهربائية هي مكون غير فعال يقوم بتبديد الطاقة الكهربائية على شكل طاقة جول

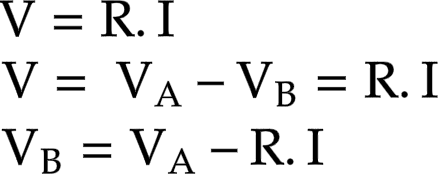

الطاقة المبددة داخل المقاومة ينتج عنها هبوط في شدة التوتر بقيمة .= بين طرفي المقاومة

طاقة جول المبددة هي

وحدة حساب المقاومة هي الأوم و يرمز لها ب

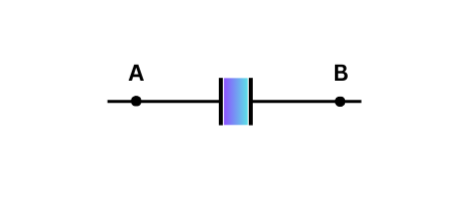

المكثف هو مكون كهربائي يقوم بتخزين الطاقة الكهربائية. يتكون المكثف من صفيحتين معدنيتين متقابلتين تفصل بينهما طبقة عازلة أو طبقة شبه موصلة ضعيفة التوصيل

عندما تكون تتجمع الشحنة عند الصفيحة . نقول أن المكثف في حالة تجميع للشحنة

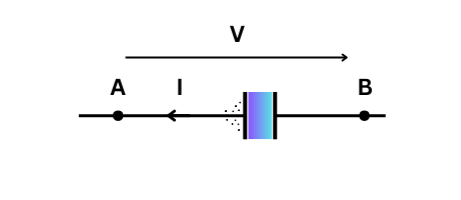

عندما تصبح تعود تلك الشحنة في الإتجاه المعاكس بعيدا عن الصفيحة . في تلك الحالة يكون المكثف في حالة تفريغ للشحنة

قدرة المكثف على تخزين الطاقة الكهربائية تسمى سعة المكثف ،و وحدتها هي الفاراد

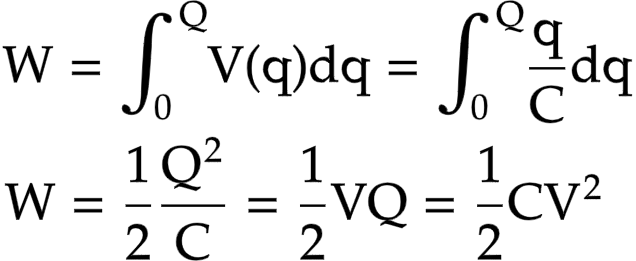

الطاقة المخزنة داخل المكثف هي

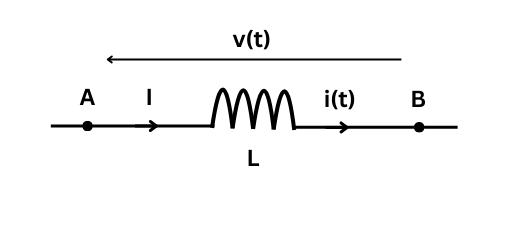

الوشيعة أو الملف هو مكون كهربائي يقوم بتخزين الطاقة الكهربائية على شكل مجال كهرومغناطيسي عندما يمر تيار كهربائي عبرها

يمكن تصنيف الوشيعة على أنها مكون غير فعال رغم أنها تقوم بزيادة قيمة التيار عند المخرج، ذلك لأن الربح في التيار يخضع لمعادلة خطية معروفة حسب عدد اللفات التي تتكون منها الوشيعة، وطبيعة و أبعاد السلك الذي صنعت منه و تردد الإشارة القادمة

عندما يمر تيار عبر ملف كهربائي يتكون مجال مغناطيسي يحيط  بذلك الملف، هذا المجال المغناطيسي يولد تيارا كهربائيا يسمى تيار التحفيز، يتم إضافة هذا التيار إلى التيار القادم من المصدر

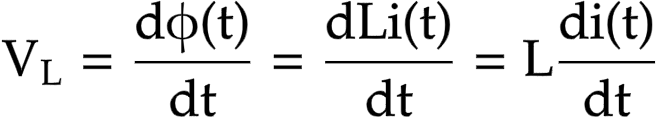

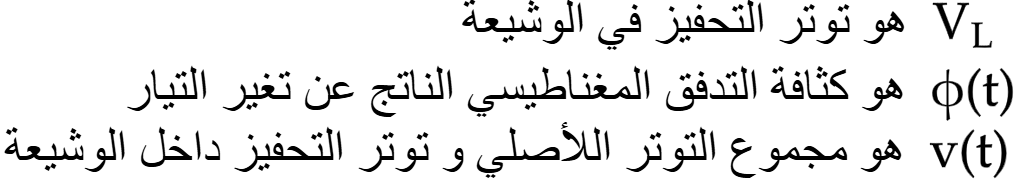

قدرة التحفيز في وشيعة هي نسبة التوتر إلى درجة تغير التيار بين طرفي الوشيعة

وحدة حساب قدرة التحفيز هي الهنري

الطاقة المخزنة في وشيعة
