المكونات الفعالة هي التي يمكنها التأثير على الإشارة القادمة إما بتضخيم الإشارة أو تغيير حالتها أو تبادل الطاقة. تحتاج هذه المكونات إلى توتر تشغيل خاص بها حتى تتمكن من إنجاز المهمة المطلوبة

المجسات هي مكونات كهربائية تقوم بتحويل المعطيات في البيئة المحيطة بها إلى إشارات كهربائية، هذه المعطيات قد تكون درجة الحرارة، أو الضغط، أو الحركة، أو اللون …إلخ

مجس الحركة بواسطة الإشارات تحت الحمراء

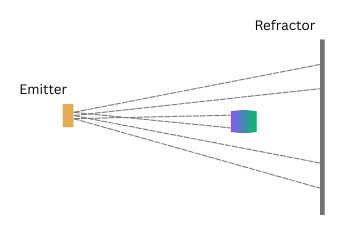

مجس الحركة بواسطة الإشارات تحت الحمراء هو تصميم كهربائي يتكون من جزء يقوم بإصدار إشارات ضوئية تحت حمراء، ثم يقوم بحساب المسافة التي تقطعها تلك الإشارة

وحدة تعريف المشترك (بطاقة سيم)

بطاقة سيم أو وحدة تعريف المشترك هي دائرة متكاملة دورها هو تحديد و التحقق من هوية المشترك في النظام العالمي للاتصالات المتنقلة. كل بطاقة تعريف مشترك تحفظ مفتاحا خاصا و رقما مرتبطا به

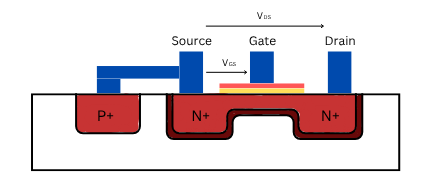

تصنع الوحدة باستخدام تقنيات أكسدة المعادن شبه الموصلة أو الدوائر المتكاملة المعتمدة على السيليكون. تعتمد هذه التقنية على ترانزستورات ذات التأثير المجالي من أجل التقاط الإشارات القادمة من شبكة الاتصالات اللاسلكية

تمتلك الترانزستورات ذات التأثير المجالي خاصية زيادة و خفض موصلية الطبقات التي تتكون منها، و بالتالي التحكم في مقدار توتر التشغيل و تردد الإشارة. تسمح تلك الخاصية بإنشاء قاعدة بيانات عريضة تعتمد على نفس مبدإ العمل

بعض المجسات يتم تصنيفها على أنها مكونات غير فعالة، من أمثلة هذه المجسات نجد المستشعرات الكيميائية، هذه المستشعرات تعتمد على نتائج التفاعلات الكيميائية بين المواد و لا تحتاج لمصدر للطاقة لتشغيلها

المؤقت أو المتذبذب هو مكون كهربائي وظيفته إنتاج إشارات كهربائية دورية إما جيبية أو تربيعية أو مثلثية. تتميز هذه الإشارة بتردد (أو طور) و هو الزمن الفاصل بين إشارتين متتابعتين

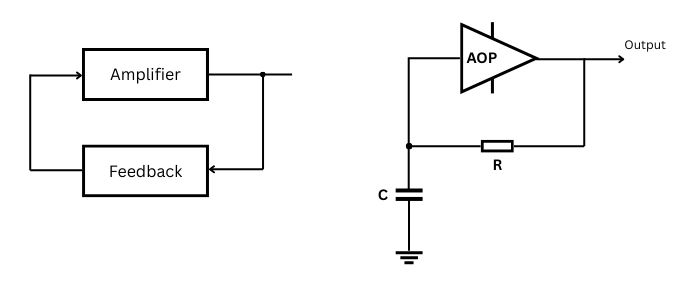

المجموعة الرجعية تحدد الطور الخاص بالمتذبذب. و مضخم التيار يعوض الطاقة الضائعة في المجموعة الرجعية

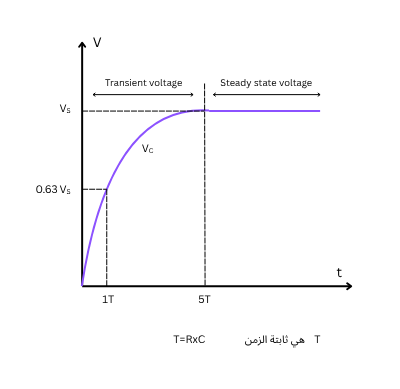

المعادلة الزمنية لشحن المجموعة تتوافق مع الرسم المبياني التالي

تكتمل عملية شحن المكثف بعد مرور فترة زمنية تساوي 5، يتم اختيار الطور بعد اكتمال عملية الشحن

الواجهة هو نظام كهربائي وظيفته هو الوصل بين مكونات كهربائية مختلفة

محول المعطيات

من أمثلة محولات المعطيات نجد محول الإشارات مستمرة-منفصلة و هو مكون كهربائي يقوم بتحويل إشارات مستمرة عبر الزمن إلى إشارات منفصلة، أو العكس

كتابة أو قراءة ذاكرة إلكترونية

خلية الذاكرة تحتاج في أغلب الأحيان إلى واجهة تقوم بتحويل الإشارات القادمة إلى إشارات معيارية حتى تتمكن خلية الذاكرة من قرائتها

المعالجات الرقمية هي مكونات فعالة تقوم بعمليات الحساب و توزيع المهام على مختلف المكونات الأخرى داخل الدائرة الكهربائية

المكونات المنطقية شأنها شأن المعالجات الرقمية، هي مكونات فعالة تقوم بعمليات الحساب البسيطة
